Уровнемер радарный PiloTREK

Артикул: PiloTREK Nivelco

Производитель: Nivelco

Расчет модели и стоимости - по опросному листу

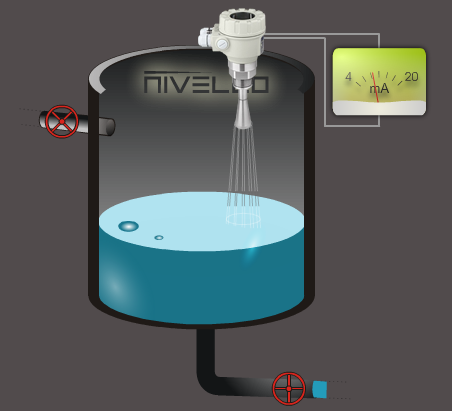

Работа уровнемера серии PiloTREK Nivelco происходит по принципу, используемого в радарах - измерение времени, за которое радиоимпульс  высокой частоты (24ГГц) проходит от излучателя уровнемера до поверхности продукта, и отразившись, вернется обратно.

Излучение и прием микроволнового импульса происходит встроенной рупорной или стержневой антенной прибора.

Особенности уровнемеров серии PiloTREK Nivelco :

– зависимость достоверности измерений от диэлектрической проницаемости среды (значение "εr")  . Так, например, при его низком значении качество отраженного сигнала будет низкое. А если "εr" менее 1,8,  - погрешность измерения уровня этим радарным уровнемером выйдет из заявленных параметров.

- пена на поверхности жидкости и её характеристики. Если пена на поверхности продукта слабой плотности, не токопроводящая и ее уровень низкий,  прибор будет работать вполне корректно. Но, если пена плотная или же токопроводящая (имеющая диэлектрическую проницаемость "εr" выше 1,8) ,  микроволновый импульс будет отражаться от поверхности пены.

- механические мешалки, из-за которых образуются волны с сильной амплитудой, заметно уменьшают уровень отражённого сигнала. Что, при наличии прочих неблагоприятных факторов может снизить корректность показаний.

Возможные области применения уровнемера серии PiloTREK Nivelco :

• Предприятия водоподготовки, переработки сточных вод;
• Предприятия по выработке электроэнергии;
• Производство продуктов питания и напитков;
• Фармацевтическая промышленность;
• Химическая промышленность.

Характеристика радарного уровнемера серии PiloTREK Nivelco  :

• Высокая точность измеренных значений: ±3 мм;

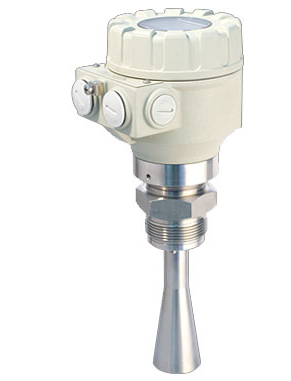

• Исполнения уровнемеров с рупорной или стержневой антенной;
• Наличие высокотемпературного исполнения;
• Исполнение датчика с кабельным выходом или со съемным модулем графического дисплея;
• Наличие взрывозащищенных исполнений (Ex);
• Возможный диапазон измерения от 0.3 м до 24 м для жидкостей и суспензий, зависит от диэлектрической проницаемости продукта;
• Уровнемер работает на частоте 24 ГГц (диапазон К);
• Компактный преобразователь с 2-х проводной схемой подключения;
• Измерение уровня без физического соприкосновения с измеряемым продуктом;
• Наличие температурной компенсации за счет наличия встроенного в излучатель датчика температуры;
• Корпус прибора изготавливается из: полипропилена, алюминия, нержавеющей стали; излучатель из: нержавеющая сталь, полипропилен, PTFE (тефлон);

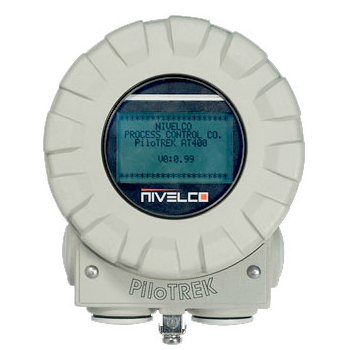

• Наличие исполнения датчика со встроенным индикатором;
• Поддержка цифрового протокола HART.

Технические данные радарных уровнемеров серии PiloTREK Nivelco :

• Напряжение питания: DC 24 В;
• Температура продукта измерения: от -30 °C до +180 °C;
• Температура в месте установки и работы уровнемера: от -30 до +70°C;
• Температура в месте установки уровнемера с применением обогреваемого термочехла: от -70 до +70°C;
• Избыточное давление в емкости с продуктов: от -0,1 до 2,5 МПа;
• Диапазон измерения уровня продукта: от 0.3 до 24 м (зависит от среды и условия измерения);
• Выходной сигнал: аналоговый 4-20 мА с поддержкой цифрового интерфейса HART;
• Степень механической защиты уровнемера: IP67;

Точность измерения зависит от диапазона измеряемого уровня:

• Расстояние излучетель-поверхность до 1 м - ±10 мм;
•                                                       от 1 до 10 м - ±3 мм;
•                                          более 10 м – 0,05% от полного диапазона измерения.

• Каталожное описание серии PiloTREK Nivelco (pdf)
• опросный лист
• Сертификат ЕАС

 Открыть обзорный каталог "Измерение уровня NIVELCO"
