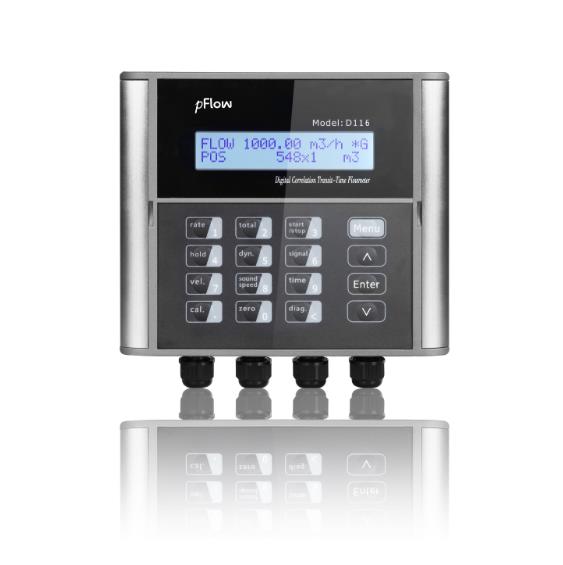

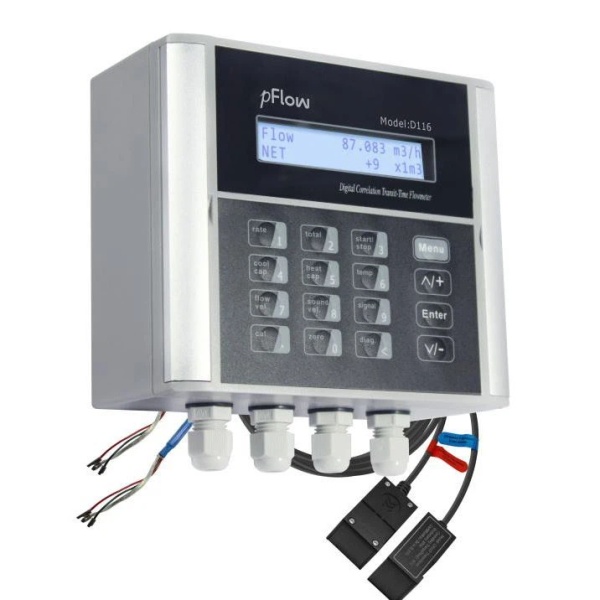

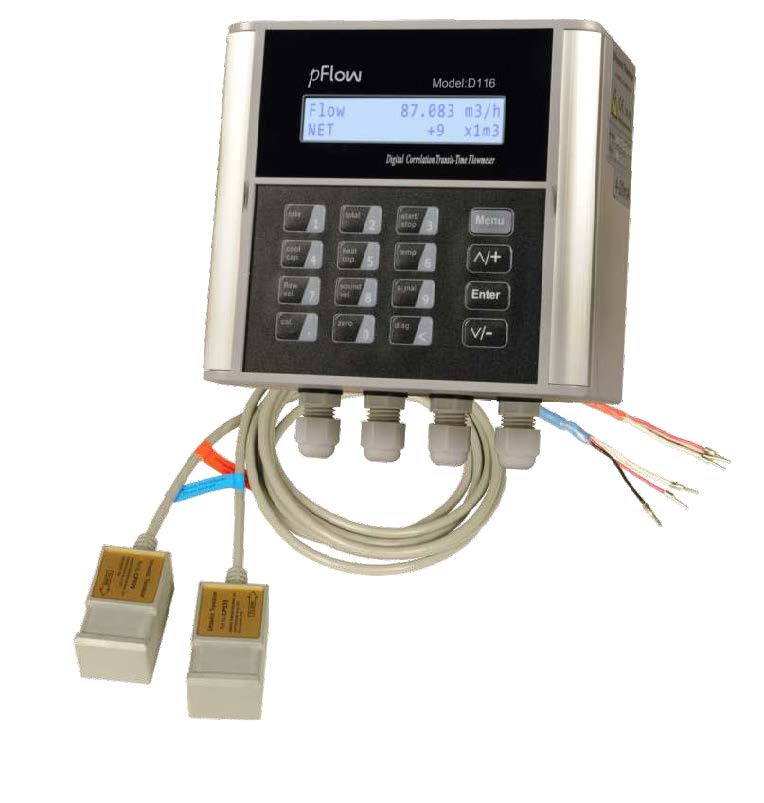

Ультразвуковой расходомер GENTOS pFlow D116

Артикул: GENTOS pFlow D116

Производитель: Gentos Measurement Control Co., Ltd

Включен в Реестр СИ РФ . Межповерочный интервал 4 года

*указана цена базового исполнения на  01.01.2026. Для выбора исполнения и расчета стоимости заполните и отправьте нам ОПРОСНЫЙ ЛИСТ

Ультразвуковой расходомер GENTOS pFlow D116 для настенного монтажа оснащен современной неинвазивной технологией, которая исключает перепады давления, наличие движущихся частей, протечки и риск загрязнения. Он крепится снаружи трубы без необходимости прерывать технологический процесс.

Расходомер D116 разработан с использованием микросхемы FPGA и низковольтной широкополосной импульсной передачи. По сравнению с другими традиционными расходомерами и ультразвуковыми расходомерами, он обладает такими отличительными характеристиками, как высокая точность, надежность, функциональность и низкая стоимость. Хотя этот расходомер предназначен в первую очередь для измерения расхода чистых жидкостей, он может надежно измерять расход жидкостей, содержащих небольшое количество взвешенных частиц или пузырьков воздуха.

Этот расходомер предназначен для стационарного настенного монтажа и непрерывного измерения расхода.

Этот расходомер имеет компактные размеры и прочный корпус со степенью защиты IP65, поэтому его можно использовать вне помещений.
Уникальная конструкция с креплением на хомуте значительно упрощает установку, не требующую специальных навыков и использования только базовых инструментов.

Эта модель стоит недорого, но у нее есть несколько существенных недостатков, о которых следует знать:

• Предназначен только для измерения расхода воды, не может быть настроен для измерения расхода других жидкостей
• Работает только с указанными материалами труб: углеродистой сталью, нержавеющей сталью, железом, медью, ПВХ, алюминием, асбестом, стеклопластиком с эпоксидной смолой
• Не подходит для труб с футеровкой
• В этой модели нет функции регистрации данных, но есть настраиваемый счетчик
• Максимальная скорость потока, которую он может измерить, составляет 5 м/с, что ниже, чем у других моделей, поэтому убедитесь, что максимальная скорость потока находится в пределах его возможностей.

Особенности

• Подходит для труб большого диаметра. Один комплект преобразователя можно использовать для труб диаметром от 25 до 1200 мм (от 1 до 48 дюймов).

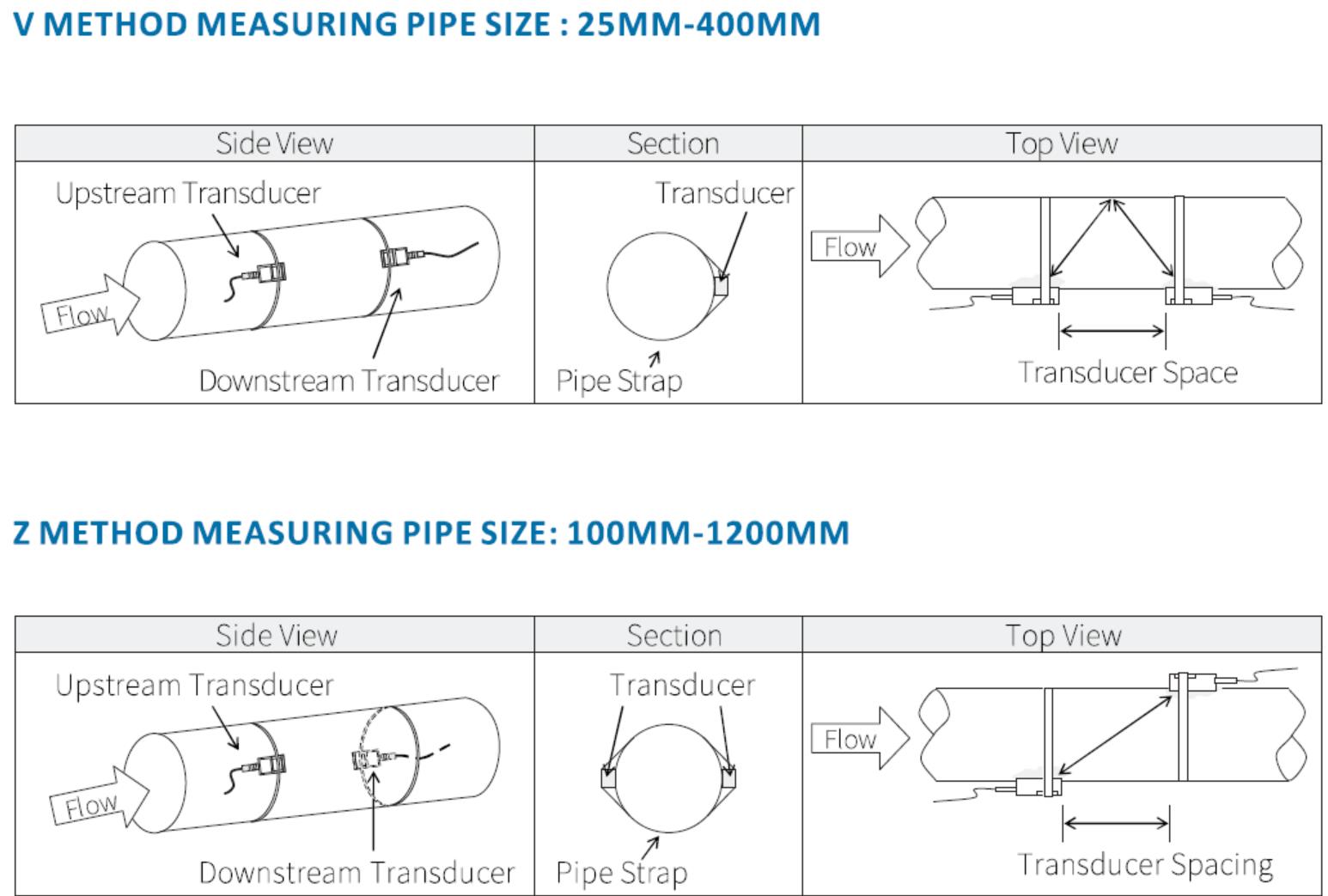

  • Мы рекомендуем использовать эту модель для труб диаметром от 40 мм при установке с помощью распространенного метода крепления V

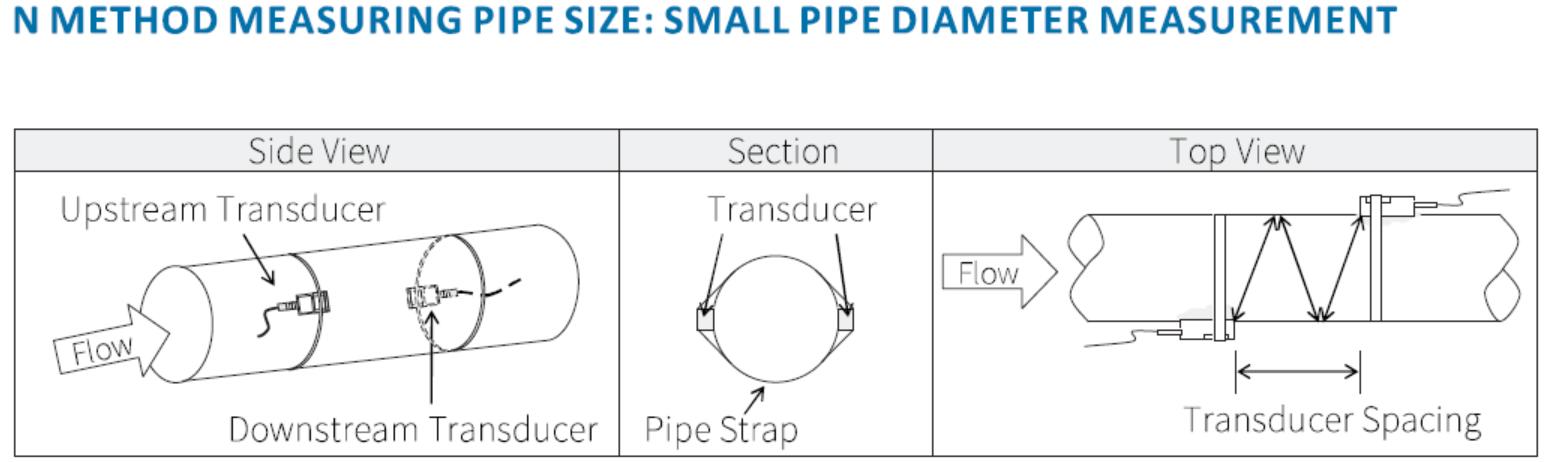

  • Однако для измерения труб малого диаметра можно использовать метод крепления N.
• Эта модель подходит для измерения скорости потока ±0,01 ~ ±5 м /с (±0,03 ~ ± 16 футов /с).
• Может питаться от 10 до 36 В постоянного тока.
• 40 символов, 2 строки (20 x 2) буквенно-цифрового формата в виде решетки, ЖК-дисплей с подсветкой.
• 16 клавиш с тактильным действием.
• Корпус можно прикрутить непосредственно к стене или поверхности, в комплект входит монтажный шаблон.
• Благодаря неинвазивному характеру зажимных датчиков отсутствуют перепады давления, движущиеся части, утечки и риск загрязнения.
• Только для измерения уровня воды

Технические характеристики

Общие области применения:

• Вода (горячая вода, охлаждающая вода, питьевая вода)
• Промышленное использование, например для очистки воды
• Горнодобывающая промышленность для различных технологических процессов
• Испытания систем водяного пожаротушения
• Обнаружение и проверка герметичности трубопроводов
• Измерение расхода

Подходящие материалы для труб:

• Вы можете выбрать только один из предварительно настроенных материалов для труб: углеродистую сталь, нержавеющую сталь, железо, медь, ПВХ, алюминий, асбест, стеклопластик с эпоксидной смолой
• Если у вас другой материал, то, к сожалению, эта модель вам не подойдет. Обратите внимание на следующую модель — D118.

Нельзя использовать на трубах с футеровкой:

• Эту модель нельзя использовать с трубами, покрытыми футеровкой. Если на вашей трубе есть футеровка, обратите внимание на следующую модель — D118.

Подходящие жидкости:

• Эта модель работает только с чистой водой, в которой практически нет частиц и пузырьков воздуха.
• Она не будет работать с жидкостью, содержащей слишком много взвешенных частиц. Как правило, мы рекомендуем использовать ее при содержании взвешенных частиц не более 5 %, хотя этот показатель может варьироваться в зависимости от области применения.
• Если у вас другая жидкость, обратите внимание на следующую модель — D118.

Общая информация:

• Это расходомер с измерением времени прохождения сигнала. Принцип работы расходомера с измерением времени прохождения сигнала заключается в отправке звукового сигнала вверх по потоку, а затем вниз по потоку от пары передающих и принимающих преобразователей. При расчете расхода измеряется сдвиг во времени по направлению потока и против него.
• При выборе места для измерения важно выбрать участок, на котором профиль потока жидкости полностью сформирован, чтобы обеспечить точность измерений.
  • Выберите участок трубы, который всегда заполнен жидкостью (сигнал не проходит через воздух), например вертикальную трубу с восходящим потоком или горизонтальную трубу, заполненную жидкостью.
  • На горизонтальных трубах преобразователи лучше всего устанавливать сбоку. Избегайте установки преобразователей в верхней и нижней части трубы, чтобы избежать проблем, связанных с накоплением воздуха/газа в верхней части трубы и осадка на дне.
  • Измерения следует проводить в местах со стабильным ламинарным потоком, избегая турбулентных участков. Как правило, для достижения наилучших результатов требуется прямой участок трубопровода длиной в 10 диаметров трубы вверх по течению и в 5 диаметров трубы вниз по течению, но рекомендации могут меняться в зависимости от ситуации. В технических характеристиках есть раздел «Выбор места установки».
• Вам нужно знать: наружный диаметр трубы, толщину ее стенки, материал трубы. Вы задаете эти параметры в расходометре, и он выдает расстояние между датчиками — расстояние между датчиками на трубе.

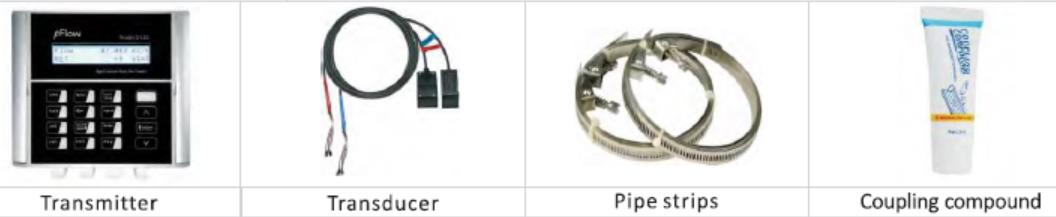

• Входящее в комплект соединительное вещество (смазка) должно быть щедро нанесено на чувствительную зону датчиков, после чего вам нужно будет установить датчики на трубе на указанном расстоянии
• Эти датчики обычно необходимо закреплять ремнями, расходомер оснащен металлическими ремнями, которые можно использовать для монтажа на трубах меньшего размера диаметром примерно до 300 мм, для труб большего размера мы можем предложить набор ремней с храповым механизмом для быстрого и простого монтажа (за дополнительную плату).
• Следует еще отметить, что ультразвуковые расходомеры не идеально подходят для работы с прерывистым расходом (например, насос включается на 20 секунд, а затем выключается, или, например, с мембранными насосами).
  • Причина в том, что для стабилизации сигнала и отображения точных показаний обычно требуется не менее нескольких секунд.
  • В расходомере есть функция демпфирования (включена по умолчанию), которая стабилизирует отображение расхода. Рекомендуется установить коэффициент демпфирования от 3 до 10 секунд, но можно и 0, чтобы прибор быстрее реагировал на изменения расхода. По сути, это фильтр усреднения.
  • Они также не подходят для точного дозирования малых объемов или перекачки, так как часть общего потока будет «пропускаться» в процессе ослабления сигнала, а измерение расхода будет «нарастать» в соответствии с настройкой функции демпфирования.

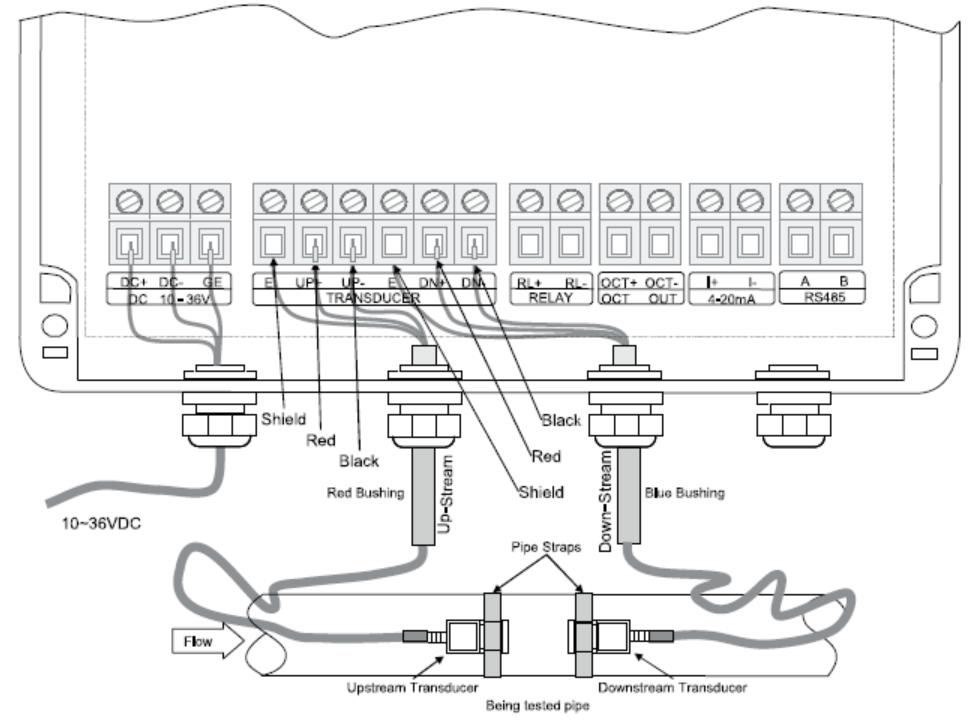

Подключение

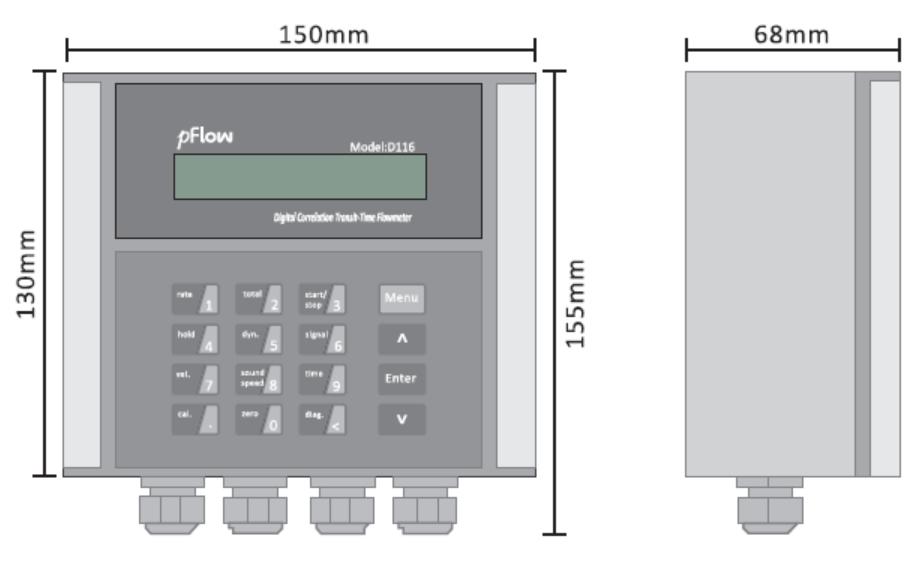

Габаритные размеры

Скачать

• Каталожное описание
• Руководство пользователя
• Сертификат утверждения типа
• Каталог расходомеров GENTOS pFlow 2025
• Опросный лист

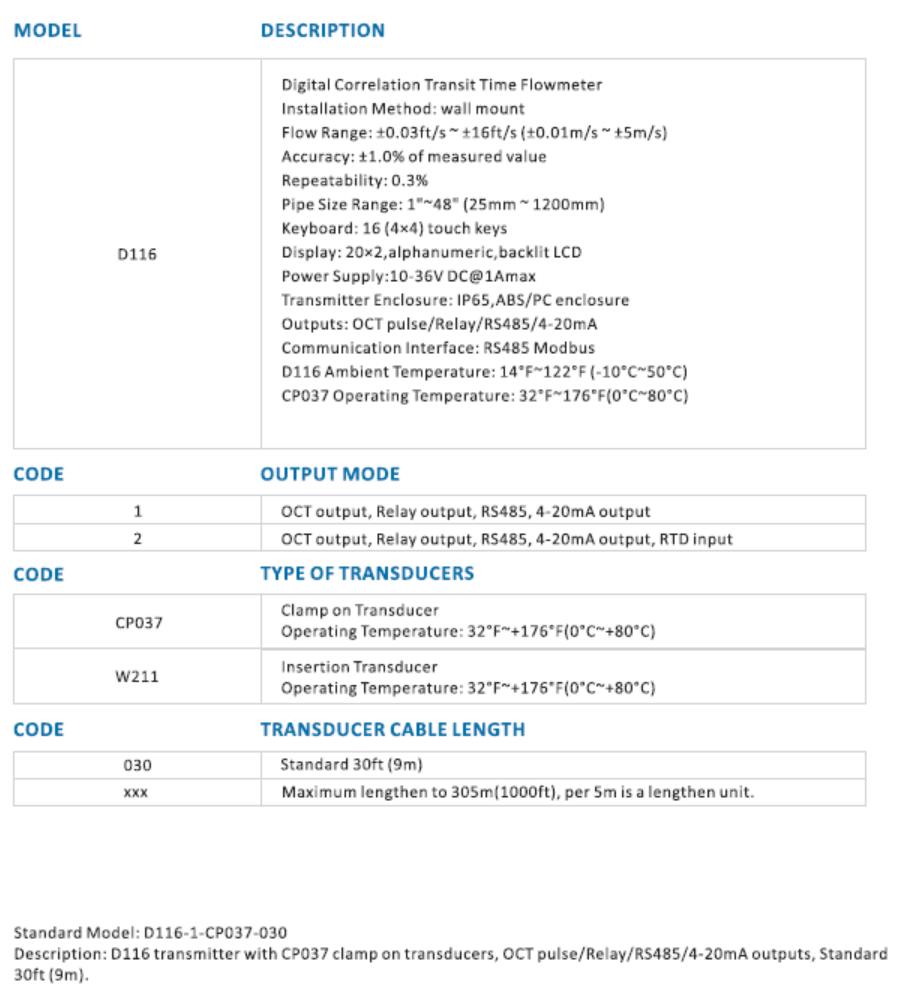

Выбор исполнения.

Укажите в заказе суффикс код требуемого исполнения, используя таблицу ниже. Пример: D116-1-W211-030

сравнение УЗ расходомеров GENTOS и TOKYO KEIKI

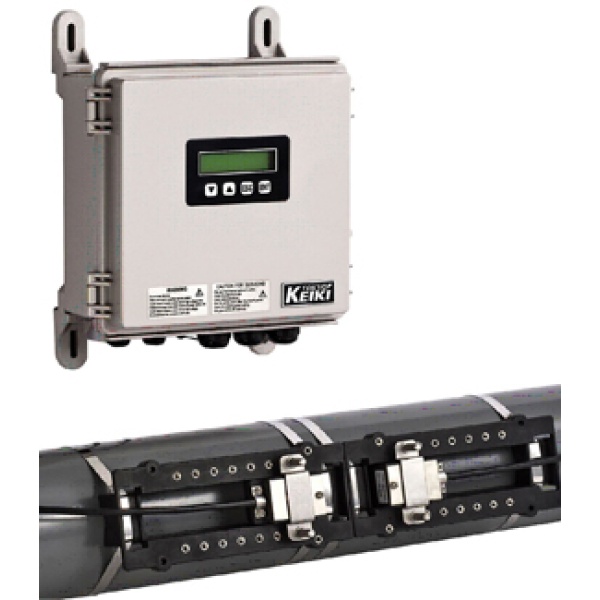

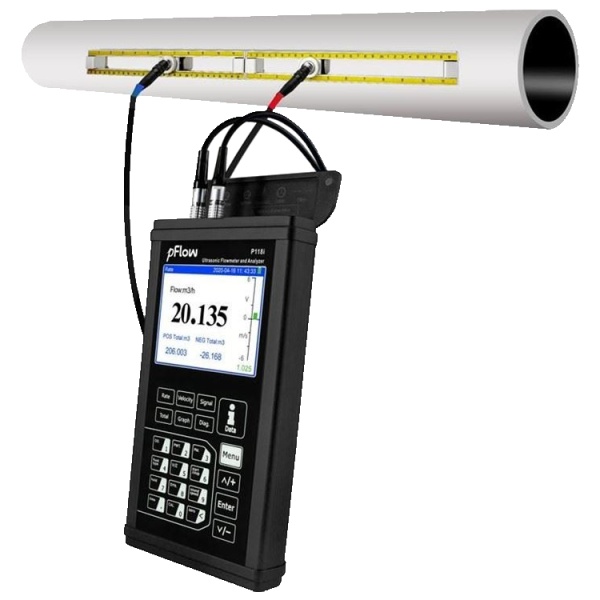

Модель	Gentos pFlow Р117HD	Gentos pFlow P118i	TOKYO KEIKI UW-30P	Gentos pFlow D116	Gentos pFlow D118	TOKYO KEIKI UFW-100
Диапазон скоростей потока	От 0,01 до 6 м/с	От 0,01 до 12 м/с	От -30 до +30 м/с в обоих направлениях	От 0,01 до 5 м/с	От 0,01 до 12 м/с	От -30 до +30 м/с в обоих направлениях
Портативный или стационарный	Портативный	Портативный	Портативный	Стационарный (настенное крепление)	Стационарный (настенное крепление)	Стационарный (настенное крепление)
Защита от пыли брызг	IP54 (только защита от брызг)	IP54 (только защита от брызг)	Да, IP65	Да, IP65	Да, IP65	Да, IP65
Источник питания	Встроенный аккумулятор. ~6–10 часов автономной работы	Встроенный аккумулятор. ~10 часов автономной работы	Встроенный аккумулятор. ~12 часов автономной работы	Требуется питание 10–36 В постоянного тока (не входит в комплект)	Требуется питание 90–245 В переменного тока или 10–36 В постоянного тока (не входит в комплект)	Требуется 110/230 В переменного тока или 24 В постоянного тока по желанию
Диапазон размеров труб	DN25 – 1200 (один комплект преобразователей) [хотя лучше всего подходит для 40 мм и болле]	DN25 – 6000 (один комплект датчиков охватывает весь диапазон) [хотя лучше всего подходит для 40 мм и более]	DN13 – 5000 (различные комплекты датчиков)	DN25 – 1200 (один комплект преобразователей) [хотя лучше всего подходит для 40 мм и более]	DN25 – 5000 (один комплект преобразователей) [хотя лучше всего подходит для 40 мм и более]	DN25 – 600 (один комплект датчиков)
Способ монтажа преобразователя	Магнитные монтажные рамы или крепления к пластиковым трубам с помощью ремней, потребуется отвертка	Магнитные монтажные рамы или крепления к пластиковым трубам с помощью ремней. Необходимы базовые инструменты	Отличная монтажная рама с цепями, инструменты не требуются	Крепится только с помощью ремней, требуется отвертка	Крепится только с помощью ремней, требуется отвертка	Монтажные рамы крепятся с помощью ремней, потребуется отвертка
Спецификация точности	1%	0.50%	От 1% до 2%	1%	0.5%	От 1% до 2,5%
Страна -производитель	Китай	Китай	Япония	Китай	Китай	Япония
Регистрация данных?	ДА	ДА	ДА	НЕТ	ДА	ДА
Время выполнения заказа	заказ, срок выполнения ~7-9 недели	заказ, срок выполнения ~7-9 недели	заказ, срок выполнения ~18 недель	заказ, срок выполнения ~7-9 недели	заказ, срок выполнения ~7-9 недели	заказ, срок выполнения ~18 недель
*Цена, около:	3450 долларов + НДС	7750 долларов + НДС	13000 долларов + НДС	1900 долларов + НДС	3995 долларов + НДС	по запросу
Комментарии	P117-HD — это усовершенствованная версия P117. У нее более качественный дисплей с четким HD-изображением и шрифтами ClearType, а также улучшенное внутреннее оборудование. У нее отличные магнитные крепления, которые позволяют быстро и легко закрепить прибор на металлических трубах, но немного затрудняют установку на пластиковые трубы с помощью прилагаемых ремней или кабельных стяжек. Пользовательский интерфейс, простота управления, быстрая прокрутка меню, четкий и яркий экран, компактный размер, удобный чехол для переноски — все это делает его гораздо более удобным в использовании по сравнению, скажем, с FT221. Однако его главный недостаток в том, что максимальная скорость измерения составляет всего 6 м/с (сравнительно низкая).	У этой модели есть несколько ключевых преимуществ перед P117-HD, в том числе: улучшенная внутренняя электроника и технология, обеспечивающая более быстрый отклик, высокую точность, улучшенную мощность сигнала и более широкую выходную частоту, что позволяет использовать прибор в ситуациях, с которыми может не справиться более дешевая модель. Прибор может работать с трубами большего диаметра (до DN6000), подходит для измерения более высоких скоростей (12 м/с), оснащен цветным экраном	Самая дорогая модель в нашем сравнении, но при этом высококачественное устройство от Tokyo Keiki с очень интересными характеристиками и функциями. Это одна из лучших моделей в своем классе, но и цена у нее соответствующая. Диапазон допустимых скоростей потока в обоих направлениях составляет +/- 30 м/с. Доступны различные комплекты датчиков для точной настройки под конкретные задачи. Устройство отлично подходит как для очень маленьких, так и для очень больших труб. В этой модели можно выбрать тип жидкости и материала как «другие» и вручную ввести скорость звука, в то время как у модели p117-HD в этом отношении есть некоторые ограничения. Кроме того, это единственная портативная модель с классом защиты IP65 в нашем ассортименте.	Выпуск оригинальной модели P116 был прекращен, и ее заменила модель P116-HD. К сожалению, в модели HD были снижены технические характеристики. Ключевое отличие заключается в том, что вы можете выбрать только один из нескольких материалов для изготовления трубы, она не совместима с какими-либо футеровками и может использоваться только с водой в качестве рабочей жидкости. Имейте в виду, что она рассчитана на относительно низкую скорость потока — 5 м/с — и не ведет журнал данных. Однако его цена вполне приемлема, поэтому часто покупают сразу несколько устройств, например для использования в большом здании или на объекте для мониторинга множества трубопроводов и отправки данных в систему управления зданием.	Модель P118-HD пришла на смену старой P118, и это довольно серьезное технологическое обновление без снижения точности измерений, в отличие от других моделей этой марки. В модели HD улучшен цветной дисплей, но при этом сохранены хорошие технические характеристики. Эта модель отличается высокой точностью, широким диапазоном измерения скорости потока (12 м/с), большим диапазоном размеров труб и широкими возможностями настройки программ. В ней есть множество предустановленных жидкостей и материалов труб, а также возможность выбрать «другие» и ввести собственную скорость звука.	Самая дорогая модель в нашем сравнении настенного крепления из тех, что мы предлагаем, но она изготовлена в Японии и отличается высоким качеством, а также большим диапазоном скорости потока (30 м/с). Обратите внимание, что на самом устройстве есть 4 кнопки. С их помощью можно настроить прибор, но лучше всего это делать с помощью прилагаемого программного обеспечения для ПК. Просто подключите расходомер к ноутбуку через USB, и вы увидите «Мастер установки», с помощью которого очень легко настроить прибор и запустить его с большим и понятным интерфейсом. После запуска, скорее всего, вам нужно будет видеть только скорость потока и общий расход, так что для этих целей прибор подходит. По сравнению с другими моделями, эта модель очень быстро реагирует и стабилизируется.
