Расходомер жидкости ультразвуковой Gentos P118i

Артикул: Gentos P118i

Производитель: Gentos Measurement Control Co., Ltd

В Реестре СИ РФ межповерочный интервал 4 года

*указана цена базового исполнения на  01.01.2026.

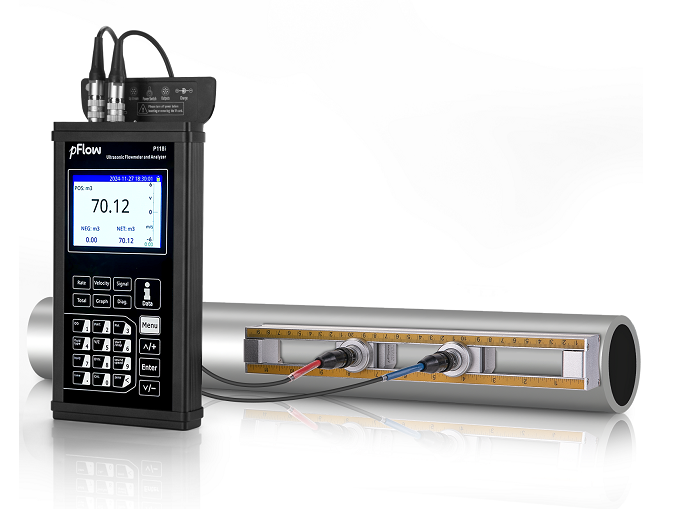

Портативный ультразвуковой расходомер P118i оснащен современной неинвазивной технологией, которая позволяет проводить измерения расхода в различных точках технологического процесса без необходимости стационарной установки.

Он крепится снаружи трубы без необходимости прерывать технологический процесс. В P118i используется уникальная технология измерения времени прохождения сигнала PICOFLY, которая обеспечивает высокую скорость отклика, точность, высокое разрешение и более широкий диапазон измерений.

Несмотря на то, что этот расходомер предназначен в первую очередь для измерения расхода чистых жидкостей, он может надежно измерять расход жидкостей, содержащих небольшое количество взвешенных частиц или пузырьков воздуха. Компактный размер, легкий вес, эргономичная конструкция, позволяющая держать расходомер в руке, и интуитивно понятный интерфейс с большим цветным цифровым дисплеем с диагональю 3,5 дюйма с подсветкой значительно упрощают настройку. Уникальная конструкция с креплением на прищепке делает установку очень простой и не требует специальных навыков или инструментов.

Этот расходомер предназначен для кратковременных измерений расхода в полнопроходных жидкостных системах. Он оснащен встроенной системой регистрации данных, которую можно использовать для таких задач, как обнаружение утечек с течением времени, выявление периодических сбоев в процессе подачи или измерения расхода. Этот расходомер отличается высокой точностью, надежностью и функциональностью при доступной цене.

• Подходит для труб большого диаметра. Один комплект преобразователя можно использовать для труб диаметром от 25 до 6000 мм (от 1 до 240 дюймов).
  • Мы рекомендуем использовать эту модель для труб диаметром от 40 мм при установке с помощью распространенного метода крепления V
  • Однако для измерения труб малого диаметра можно использовать метод крепления N.
• Эта модель подходит для измерения скорости потока в диапазоне ±0,01~ ±12 м/с (±0,03 ~ ±40 футов/с)
• Уникальная технология PICOFLY (высокая скорость отклика, точность, высокое разрешение и более широкий диапазон измерений)
• Встроенная аккумуляторная батарея (до 10 часов работы)
• 3,5-дюймовый цифровой дисплей с цветной подсветкой
• Регистрация данных — память большой емкости и функция загрузки данных.
• Благодаря неинвазивному принципу работы накладных датчиков исключается перепад давления, необходимость в движущихся частях, протечки и риск загрязнения.

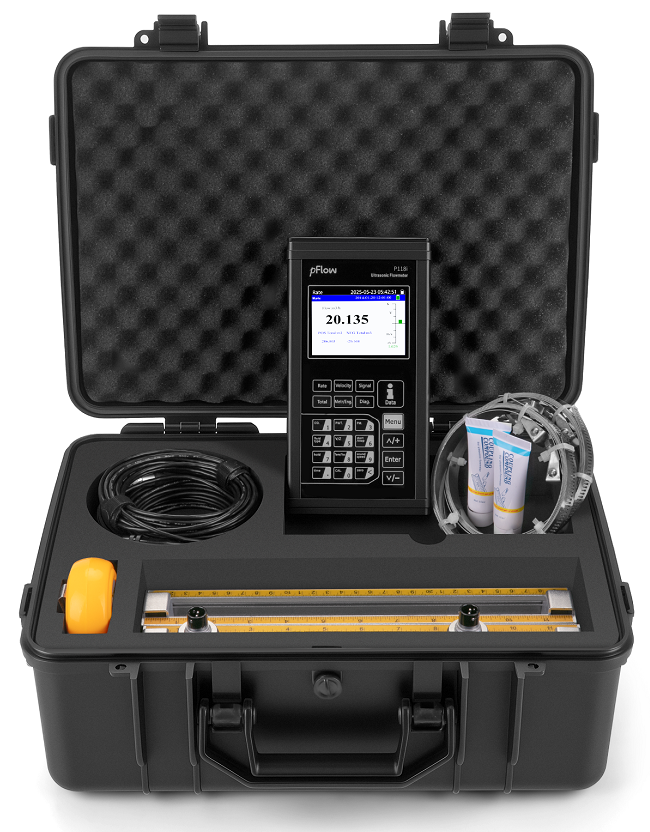

• Легкие и удобные в транспортировке благодаря прочному кейсу
• Для измерения уровня чистых жидкостей (не прозрачных, поэтому можно измерять даже уровень масла)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

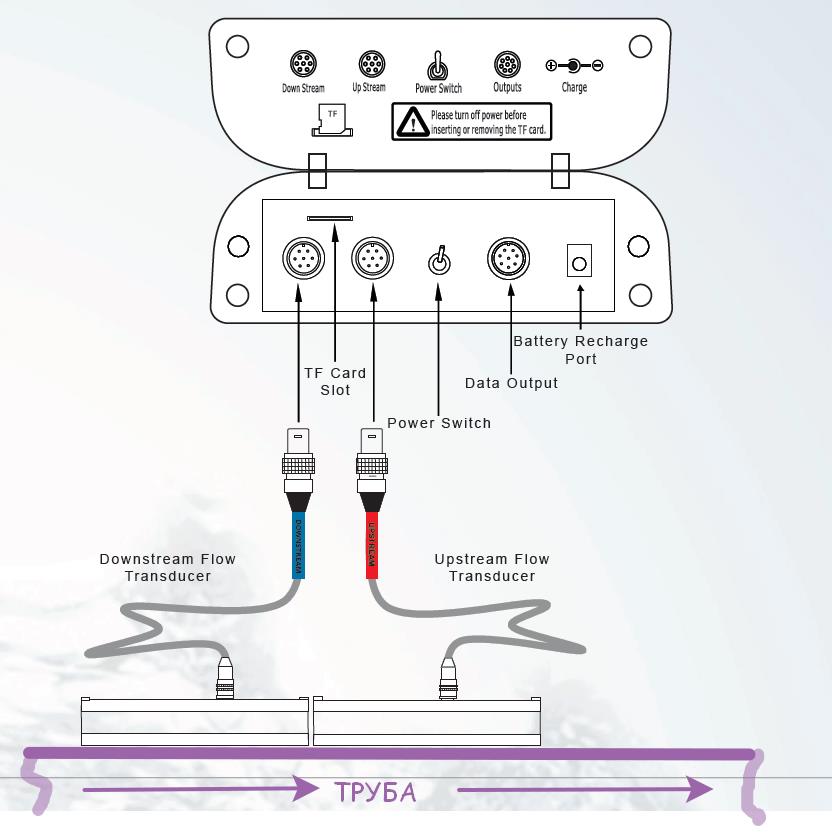

Подключение

Общие области применения:

• Вода (горячая вода, охлаждающая вода, питьевая вода, морская вода и т. д.)
• Нефтепродукты
• Химические вещества, в том числе спирт, кислоты и т. д.
• Производство напитков, продуктов питания и фармацевтической продукции
• Очистка сточных вод, утилизация отходов и т. д.
• Горнодобывающая промышленность, электростанции для различных технологических процессов
• Испытания систем пожаротушения
• Обнаружение и проверка герметичности трубопроводов
• Измерения расхода

Подходящие материалы для труб:

• Вы можете выбрать один из предварительно настроенных материалов для труб: углеродистая сталь, нержавеющая сталь, чугун, высокопрочный чугун, медь, ПВХ, алюминий, асбест, стекловолокно с эпоксидной смолой или «другое»
• Если у вас другая жидкость, выберите «другое», а в последующих меню вручную укажите скорость распространения звука в материале
  • Пожалуйста, ознакомьтесь с полным руководством, чтобы узнать о других распространенных материалах для изготовления труб, которые вы можете использовать, или поищите информацию в интернете.
• Он будет работать только с «трубами, проводящими звук». Имейте в виду, что с некоторыми трубами он работать не будет. Например, с трубами из полиэтилена высокой плотности, которые часто нам задают, производитель не рекомендует использовать этот прибор. Часто толщина стенок труб настолько велика, что ультразвук/сигнал не проходит через них должным образом.

Можно использовать на трубах с футеровкой:

• При соответствующей настройке прибор может измерять параметры труб с футеровкой. Вы можете выбрать один из предварительно настроенных материалов футеровки: «Нет/без футеровки», эпоксидная смола, резина, строительный раствор, полипропилен, полистирол, полиэстер, полиэтилен, эбонит, тефлон или «другое»
• Если у вас другая жидкость, выберите «другое», а в последующих меню вручную введите скорость звука для данного материала
  • Пожалуйста, ознакомьтесь с полным руководством, чтобы узнать о других распространенных настройках, которые вы можете использовать, или поищите информацию в интернете.

Подходящие жидкости:

• Они работают только с чистыми жидкостями (не обязательно прозрачными, например, с маслом), в которых практически нет частиц и пузырьков воздуха.
• Они не будут работать, если в жидкости слишком много взвешенных частиц. В качестве приблизительного ориентира мы обычно рекомендуем использовать жидкость с содержанием взвешенных частиц не более 5 %, хотя в зависимости от области применения этот показатель может варьироваться.
• Вы можете выбрать одну из предустановленных жидкостей: воду, морскую воду, керосин, бензин, мазут, сырую нефть, пропан, бутан, дизельное топливо, касторовое масло, арахисовое масло, бензин АИ-90, бензин АИ-93, спирт или «другое»
• Если у вас есть другая жидкость, выберите «другое», а в последующих меню вручную введите скорость звука и вязкость жидкости.
  • Пожалуйста, ознакомьтесь с полным руководством, чтобы узнать о других распространенных параметрах жидкости, которые можно использовать, или поищите в интернете информацию о скорости звука и вязкости вашей жидкости.
  • Точная настройка параметров важна для получения достоверных результатов. Если скорость звука неизвестна, ее можно оценить на месте, но имейте в виду, что чем дальше вы отклоняетесь от «истинного» значения, тем менее точными будут измерения.

Общая информация:

• Это расходомер с измерением времени прохождения сигнала. Принцип работы расходомера с измерением времени прохождения сигнала заключается в отправке звукового сигнала вверх по потоку, а затем вниз по потоку от пары передающих и принимающих преобразователей. При расчете расхода измеряется сдвиг во времени по направлению потока и против него.
• При выборе места для измерения важно выбрать участок, на котором профиль потока жидкости полностью сформирован, чтобы обеспечить точность измерений.
  • Выберите участок трубы, который всегда заполнен жидкостью (сигнал не проходит через воздух), например вертикальную трубу с восходящим потоком или горизонтальную трубу, заполненную жидкостью.
  • На горизонтальных трубах преобразователи лучше всего устанавливать сбоку. Избегайте установки преобразователей в верхней и нижней части трубы, чтобы избежать проблем, связанных с накоплением воздуха/газа в верхней части трубы и осадка на дне.
  • Измерения следует проводить в местах со стабильным ламинарным потоком, избегая турбулентных участков. Как правило, для достижения наилучших результатов требуется прямой участок трубопровода длиной в 10 диаметров трубы вверх по течению и в 5 диаметров трубы вниз по течению, но рекомендации могут меняться в зависимости от ситуации. В технических характеристиках есть раздел «Выбор места установки».
• Вам нужно знать: внешний диаметр трубы, толщину ее стенок, материал трубы, характеристики футеровки (если применимо) и тип жидкости. Вы задаете эти параметры в расходометре, и он выдает расстояние между датчиками, то есть расстояние между датчиками на трубе.
• Входящее в комплект соединительное вещество (смазка) должно быть щедро нанесено на чувствительную зону датчиков, после чего вам нужно будет установить датчики на трубе на указанном расстоянии
• Монтажные рамы магнитные, поэтому монтаж большинства металлических труб очень прост, для немагнитных труб рамы можно закрепить ремнями, расходомер оснащен металлическими ремнями, которые можно использовать для монтажа на меньшие размеры диаметром примерно до 300 мм, для труб большего размера мы можем предложить набор ремней с храповиком для быстрого и простого монтажа (за дополнительную плату)
• Следует еще отметить, что ультразвуковые расходомеры не идеально подходят для работы с прерывистым расходом (например, насос включается на 20 секунд, а затем выключается, или, например, с мембранными насосами).
  • Причина в том, что для стабилизации сигнала и отображения точных показаний обычно требуется не менее нескольких секунд.
  • В расходомере есть функция демпфирования (включена по умолчанию), которая стабилизирует отображение расхода. Рекомендуется установить коэффициент демпфирования от 3 до 10 секунд, но можно и 0, чтобы прибор быстрее реагировал на изменения расхода. По сути, это фильтр усреднения.
  • Они также не подходят для точного дозирования малых объемов или перекачки, так как часть общего потока будет «пропускаться» в процессе ослабления сигнала, а измерение расхода будет «нарастать» в соответствии с настройкой функции демпфирования.

Скачать

• Каталожное описание(rus)
• Каталожное описание (eng)
• Описание типа средства измерения
• Методика поверки
• Руководство пользователя (англ)
• Примеры использования в разных отраслях
• Каталог расходомеров GENTOS pFlow 2025
• Для выбора исполнения и расчета стоимости заполните и отправьте нам ОПРОСНЫЙ ЛИСТ

Видео:

видео:

сравнение УЗ расходомеров GENTOS и TOKYO KEIKI

Модель	Gentos pFlow Р117HD	Gentos pFlow P118i	TOKYO KEIKI UW-30P	Gentos pFlow D116	Gentos pFlow D118	TOKYO KEIKI UFW-100
Диапазон скоростей потока	От 0,01 до 6 м/с	От 0,01 до 12 м/с	От -30 до +30 м/с в обоих направлениях	От 0,01 до 5 м/с	От 0,01 до 12 м/с	От -30 до +30 м/с в обоих направлениях
Портативный или стационарный	Портативный	Портативный	Портативный	Стационарный (настенное крепление)	Стационарный (настенное крепление)	Стационарный (настенное крепление)
Защита от пыли брызг	IP54 (только защита от брызг)	IP54 (только защита от брызг)	Да, IP65	Да, IP65	Да, IP65	Да, IP65
Источник питания	Встроенный аккумулятор. ~6–10 часов автономной работы	Встроенный аккумулятор. ~10 часов автономной работы	Встроенный аккумулятор. ~12 часов автономной работы	Требуется питание 10–36 В постоянного тока (не входит в комплект)	Требуется питание 90–245 В переменного тока или 10–36 В постоянного тока (не входит в комплект)	Требуется 110/230 В переменного тока или 24 В постоянного тока по желанию
Диапазон размеров труб	DN25 – 1200 (один комплект преобразователей) [хотя лучше всего подходит для 40 мм и болле]	DN25 – 6000 (один комплект датчиков охватывает весь диапазон) [хотя лучше всего подходит для 40 мм и более]	DN13 – 5000 (различные комплекты датчиков)	DN25 – 1200 (один комплект преобразователей) [хотя лучше всего подходит для 40 мм и более]	DN25 – 5000 (один комплект преобразователей) [хотя лучше всего подходит для 40 мм и более]	DN25 – 600 (один комплект датчиков)
Способ монтажа преобразователя	Магнитные монтажные рамы или крепления к пластиковым трубам с помощью ремней, потребуется отвертка	Магнитные монтажные рамы или крепления к пластиковым трубам с помощью ремней. Необходимы базовые инструменты	Отличная монтажная рама с цепями, инструменты не требуются	Крепится только с помощью ремней, требуется отвертка	Крепится только с помощью ремней, требуется отвертка	Монтажные рамы крепятся с помощью ремней, потребуется отвертка
Спецификация точности	1%	0.50%	От 1% до 2%	1%	0.5%	От 1% до 2,5%
Страна -производитель	Китай	Китай	Япония	Китай	Китай	Япония
Регистрация данных?	ДА	ДА	ДА	НЕТ	ДА	ДА
Время выполнения заказа	заказ, срок выполнения ~7-9 недели	заказ, срок выполнения ~7-9 недели	заказ, срок выполнения ~18 недель	заказ, срок выполнения ~7-9 недели	заказ, срок выполнения ~7-9 недели	заказ, срок выполнения ~18 недель
*Цена, около:	3450 долларов + НДС	7750 долларов + НДС	13000 долларов + НДС	1900 долларов + НДС	3995 долларов + НДС	по запросу
Комментарии	P117-HD — это усовершенствованная версия P117. У нее более качественный дисплей с четким HD-изображением и шрифтами ClearType, а также улучшенное внутреннее оборудование. У нее отличные магнитные крепления, которые позволяют быстро и легко закрепить прибор на металлических трубах, но немного затрудняют установку на пластиковые трубы с помощью прилагаемых ремней или кабельных стяжек. Пользовательский интерфейс, простота управления, быстрая прокрутка меню, четкий и яркий экран, компактный размер, удобный чехол для переноски — все это делает его гораздо более удобным в использовании по сравнению, скажем, с FT221. Однако его главный недостаток в том, что максимальная скорость измерения составляет всего 6 м/с (сравнительно низкая).	У этой модели есть несколько ключевых преимуществ перед P117-HD, в том числе: улучшенная внутренняя электроника и технология, обеспечивающая более быстрый отклик, высокую точность, улучшенную мощность сигнала и более широкую выходную частоту, что позволяет использовать прибор в ситуациях, с которыми может не справиться более дешевая модель. Прибор может работать с трубами большего диаметра (до DN6000), подходит для измерения более высоких скоростей (12 м/с), оснащен цветным экраном	Самая дорогая модель в нашем сравнении, но при этом высококачественное устройство от Tokyo Keiki с очень интересными характеристиками и функциями. Это одна из лучших моделей в своем классе, но и цена у нее соответствующая. Диапазон допустимых скоростей потока в обоих направлениях составляет +/- 30 м/с. Доступны различные комплекты датчиков для точной настройки под конкретные задачи. Устройство отлично подходит как для очень маленьких, так и для очень больших труб. В этой модели можно выбрать тип жидкости и материала как «другие» и вручную ввести скорость звука, в то время как у модели p117-HD в этом отношении есть некоторые ограничения. Кроме того, это единственная портативная модель с классом защиты IP65 в нашем ассортименте.	Выпуск оригинальной модели P116 был прекращен, и ее заменила модель P116-HD. К сожалению, в модели HD были снижены технические характеристики. Ключевое отличие заключается в том, что вы можете выбрать только один из нескольких материалов для изготовления трубы, она не совместима с какими-либо футеровками и может использоваться только с водой в качестве рабочей жидкости. Имейте в виду, что она рассчитана на относительно низкую скорость потока — 5 м/с — и не ведет журнал данных. Однако его цена вполне приемлема, поэтому часто покупают сразу несколько устройств, например для использования в большом здании или на объекте для мониторинга множества трубопроводов и отправки данных в систему управления зданием.	Модель P118-HD пришла на смену старой P118, и это довольно серьезное технологическое обновление без снижения точности измерений, в отличие от других моделей этой марки. В модели HD улучшен цветной дисплей, но при этом сохранены хорошие технические характеристики. Эта модель отличается высокой точностью, широким диапазоном измерения скорости потока (12 м/с), большим диапазоном размеров труб и широкими возможностями настройки программ. В ней есть множество предустановленных жидкостей и материалов труб, а также возможность выбрать «другие» и ввести собственную скорость звука.	Самая дорогая модель в нашем сравнении настенного крепления из тех, что мы предлагаем, но она изготовлена в Японии и отличается высоким качеством, а также большим диапазоном скорости потока (30 м/с). Обратите внимание, что на самом устройстве есть 4 кнопки. С их помощью можно настроить прибор, но лучше всего это делать с помощью прилагаемого программного обеспечения для ПК. Просто подключите расходомер к ноутбуку через USB, и вы увидите «Мастер установки», с помощью которого очень легко настроить прибор и запустить его с большим и понятным интерфейсом. После запуска, скорее всего, вам нужно будет видеть только скорость потока и общий расход, так что для этих целей прибор подходит. По сравнению с другими моделями, эта модель очень быстро реагирует и стабилизируется.
