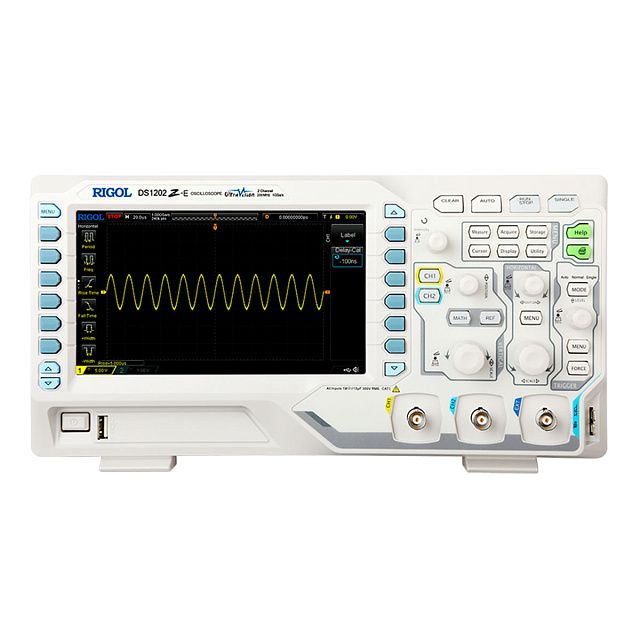

RIGOL DS1102Z-E - цифровой осциллограф, оснащенный двумя аналоговыми каналами с полосой пропускания 100 МГц, относится к бюджетной линейке настольных приборов компактного класса, специально разработанных для решения широкого круга типовых измерительных и диагностических задач. По сравнению с предыдущим поколением серии DS1000, оборудование отличается улучшенной наглядностью за счет использования дисплея увеличенного размера с повышенным разрешением, гибкостью и удобством – благодаря оптимизированному пользовательскому интерфейсу, а также расширенной функциональностью и производительностью, что обеспечивает реализация технологии UltraVision. Может применяться для контроля качества радиоэлектронной продукции, отладки средств связи и коммуникационных систем, и т.д.
Функциональные возможности
Двухканальный осциллограф Rigol DS1102Z-E оснащается режимом автонастройки, что упрощает работу с неизвестными сигналами, и функцией увеличения фрагмента, с одновременным отображением на экране всей осциллограммы – для исследования мелких деталей. Цветной графический дисплей с разрешением 800 x 480, поддерживающий градацию интенсивности, реализует функцию "послесвечения", что упрощает выявление редких аномалий. Для анализа данных можно использовать встроенные математические функции, включая БПФ.
Для интеграции в состав измерительно-испытательных систем устройство снабжено USB-хостом и портами USB и LAN. Соответствие стандартам DEVICE LXI обеспечивает его полную совместимость с разнотипным лабораторным оборудованием. Для дистанционного управления через ПК производитель предлагает универсальное ПО Ultra Sigma. Также поддерживается возможность применения других приложений на основе стандартных команд SCPI. Отдельный выход с тыльной стороны корпуса может задействоваться для синхронизации либо для вывода сигнала "годен - негоден", когда осциллограф Rigol DS1102Z-E используется в режиме допускового контроля.
Преимущества
- Улучшенные возможности по захвату сигналов за счет увеличенной глубины памяти и усовершенствованной функции аппаратной записи и воспроизведения осциллограмм в реальном времени.
- Расширенный перечень поддерживаемых вариантов запуска и увеличенное количество автоматически измеряемых параметров, по сравнению с осциллографами начального уровня.
Технические характеристики RIGOL DS1102Z-E
| Серия |
DS1000Z-E |
| Полоса пропускания |
100 МГц |
| Количество каналов |
2 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Обнаружение пика |
4 нс |
| Высокое разрешение |
12 бит (максимальное) |
| Усреднение |
при усреднении после того, как все каналы завершат N выборок одновременно, N может быть равно 2, 4, 8, 16, 32, 64, 128, 256, 512 или 1024 |
| Скорость захвата осциллограмм |
30000 осц. / с |
| Аппаратная функция записи |
До 60000 кадров |
| Входные параметры |
| Развязка входа |
DC, AC, GND |
| Входной импеданс |
1 МОм ± 1%, 15 пФ ± 3 пФ |
| Установка коэффициента затухания датчика |
0,01Х - 1000Х с шагом 1-2-5 |
| Максимальное входное напряжение |
300 В rms CAT I, 100 В rms CAT II, переходное напряжение 1000 Вpk |
| Горизонтальная система |
| Интерполяция формы волны |
sin (х) / х |
| Размер памяти |
24 Мб в одноканальном режиме 12 Мб в двухканальном режиме |
| Коэффициент развёртки |
2 нс / дел - 50 с / дел |
| Точность |
≤ ± 25 ppm |
| Дрейф часов |
≤ ± 5 ppm/год |
| Максимальный диапазон задержки |
отрицательная задержка: ≥ 1 / 2 ширины экрана
положительная задержка: 1 - 500 с |
| Режим временной базы |
YT, XY, Roll |
| Количество X-Y |
1 |
| Смещение нуля |
± 0,5 дел * минимальная шкала времени |
| Вертикальная система |
| Вертикальное разрешение |
8 бит |
| Полоса пропускания (-3 дБ) |
постоянный ток до 100 МГц |
| Вертикальная шкала |
от 500 мкВ/дел до 10 В/дел |
| Вертикальная развёртка |
1 мВ / дел - 10 В / дел |
| Диапазон смещения |
± 2 В (1 мВ / дел - 499 мВ / дел) ± 100 В (500 мВ / дел - 10 В / дел ) |
| Низкочастотный предел |
≤ 5 Гц ( на входе BNC) |
| Погрешность коэффициента усиления |
< 10 мВ: ± 4% от полной шкалы ≥ 10 мВ: ± 3% от полной шкалы |
| Погрешность смещения |
± 0,1 дел ± 2 мВ ± 1% смещения |
| Время нарастания сигнала |
3,5 нс |
| Изоляция между каналами |
≥ 40 дБ |
| Система синхронизации |
| Режимы триггера |
фронт, рант, окно, N-фронт, наклон, паттерн, видео, задержка, тайм-аут, длительность, настройка / удержание, RS232 / UART, I2C, SPI |
| Диапазон уровня запуска триггера |
внутренний: ± 5 делений от центра экрана внешний: EXT ± 4 В |
| Чувствительность триггера |
1 дел (< 5 мВ) 0,3 дел (> 5 мВ) |
| Диапазон удержания триггера |
16 нс - 10 с |
| Запуск по фронту |
| Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
| Диапазон удержания |
8 нс - 10 с |
| Запуск по ранту |
| Режим запуска |
>, <, <> |
| Полярность |
положительная, отрицательная |
| Диапазон удержания |
8 нс - 10 с |
| Запуск по окну |
| Режим запуска |
запуск по нарастающему, по ниспадающему, нарастающему / ниспадающему |
| Позиция триггера |
вход, выход, время |
| Диапазон удержания |
8 нс - 10 с |
| Запуск по N-фронту |
| Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
| Диапазон удержания |
16 нс - 10 с |
| Номер фронта |
1 - 65535 |
| Запуск по наклону |
| Режим запуска |
отрицательный, положительный |
| Диапазон удержания |
8 нс - 10 с |
| Запуск по видео сигналу |
| Стандарт сигнала |
NTSC, PAL / SECAM, 480P, 576P |
| Настройка |
H, L, X, нарастающий, ниспадающий |
| Запуск по задержке |
| Режим запуска |
нарастающий, ниспадающий |
| Диапазон удержания |
16 нс - 10 с |
| Тип задержки |
>, <, <>, >< |
| Запуск по тайм-ауту |
| Режим запуска |
нарастающий, ниспадающий, нарастающий / ниспадающий |
| Диапазон удержания |
16 нс - 10 с |
| Запуск по продолжительности |
| Шаблон |
H, L, X |
| Тип |
>, <, <> |
| Диапазон удержания |
8 нс - 10 с |
| Запуск по настройки / удержанию |
| Шаблон данных |
H, L, X |
| Тип |
>, <, <> |
| Диапазон удержания |
8 нс - 1 с |
| Запуск по RS232 / UART |
| Полярность |
нормальная, инвертированная |
| Условие запуска |
пуск, ошибка, ошибка проверки, дата |
| Скорость передачи |
2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с, 230400 бит/с, 460800 бит/с, 921600 бит/с, 1 Мбит/с |
| Биты данных |
5 бит, 6 бит, 7 бит, 8 бит |
| Запуск по I2C |
| Условие запуска |
пуск, перезагрузка, стоп, отсутствует ACK, адрес, данные, A & D |
| Адресные биты |
7 бит, 8 бит, 10 бит |
| Диапазон адресов |
от 0 до 127, от 0 до 255, от 0 до 1023 |
| Длина байта |
1 - 5 |
| Запуск по SPI |
| Условие запуска |
тайм-аут, CS |
| Диапазон удержания |
16 нс - 10 с |
| Биты данных |
4 - 32 бит |
| Настройка линии передачи данных |
H, L, X |
| Система измерения |
| Курсорные измерения |
△ V, △ T, 1 / △ T, автоматический курсор |
| Автоматическое измерение |
период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, tVmax, tVmin, положительная скорость, отрицательная частота, задержка, фаза, максимум, минимум, пиковое значение, верхнее значение, нижнее значение, амплитуда, среднее значение, среднеквадратичное значение, превышение, предварительная съемка, площадь, площадь периода, периодические средние значения, отклонение |
| Математические функции |
A + B, A - B, A × B, A / B, FFT, A && B, A || B, A ^ B, ! A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| Отображение |
5 измерений одновременно |
| Частотомер |
встроенный, 6 разрядов |
| Количество шин для декодирования |
2 |
| Декодирование |
Parallel, RS-232/UART, I²C, SPI |
| Общие характеристики |
| Тип дисплея |
7 дюймов TFT LCD - экран, 800 * 480 точек |
| Питание |
100 - 240 В AC, 45 - 440 Гц |
| Потребляемая мощность |
максимум 50 Вт |
| Предохранитель |
Т, 2 А, 250 В |
| Поддержка счетчика |
есть |
| Интерфейс |
USB, LAN, Aux (TrigOut / PassFail) |
| Рабочая температура |
от 0 °С до 40 °С |
| Температура хранения |
от -20 °С до 60 °С |
| Относительная влажность |
до 90% |
| Габариты |
425 x 250 x 260 мм |
| Вес нетто |
2,9 кг |
| Вес брутто |
4 кг |
| Комплектация |
цифровой осциллограф RIGOL DS1102Z-E - 1 шт
щупы для осциллографа 150 МГц - 2 шт
кабель питания - 1 шт
USB кабель - 1 шт |
обработка заказа 5-15 р.дней
|
