Счетчики сжатого воздуха серии testo 6440 (testo 6441...6447)

Артикул: 0699 ХХХХ

Производитель: Testo

внесены в Государственный Реестр
Средств Измерений РФ под номером 47863-11.
Межповерочный интервал: 2 года.

Серия расходомеров-счетчиков для сжатого воздуха, азота и углекислого газа Ду 15...250мм.

Сенсор - обогреваемый керамический сенсор со стеклянным покрытием

Погрешность для классов качества сжатого воздуха (ISO 8573: частицы – влажность – масло) 1-4-1: ±3% от изм. зн. ±0,3% от
конечн. зн. для классов качества сжатого воздуха (ISO 8573: частицы – влажность – масло) 3-4-4: ±6% от изм. зн.
Доп.погрешность ±0,6% от конечн. зн.

Быстродействие < 0,1 с (для параметра затухания = 0), запаздывание - через меню управления (0 с ... 1 с)

Диапазон отображ. температ. 0 ... +60 °C , погрешность ±2K (обычно используется для проверки достоверности)

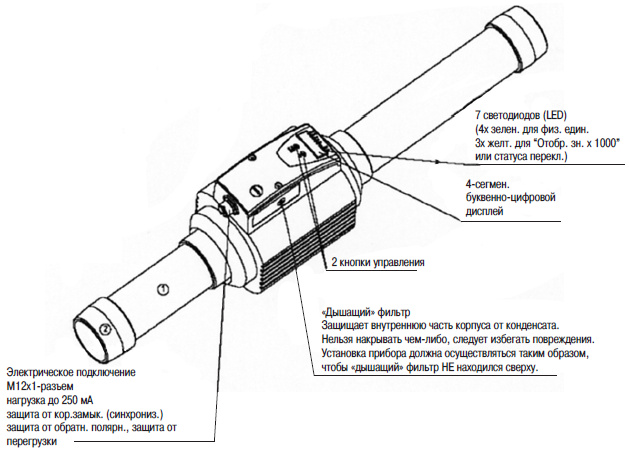

Дисплей, управление 4-значный буквенно-цифровой дисплей, две кнопки управления, меню управления, светодиоды (4x зел. для физ. ед.,
3x желтый для “отобр. x 1.000”или статуса переключения)

Единицы измерения (отображ.) нм3/ч, нл/мин, нм3, °C (выбранная единица отображается через зеленый светодиод)

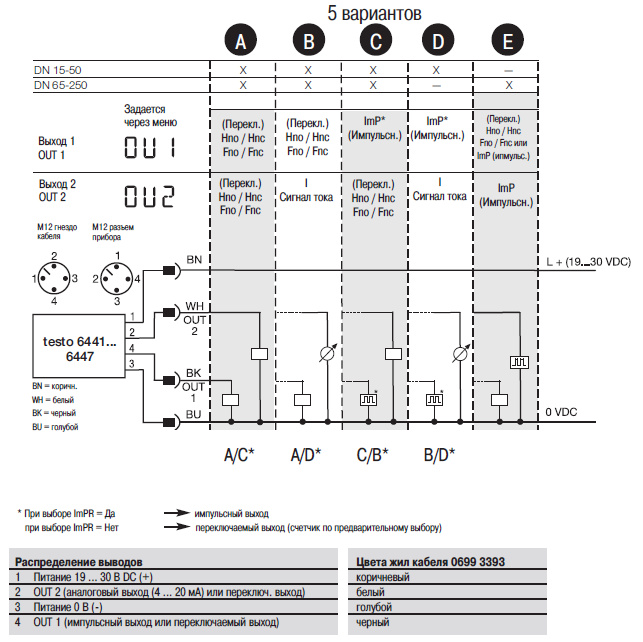

Электрические соединения M12x1-разъем, нагрузка до 250 мА, защита от короткого замыкания (синхрониз.), защита от обратной полярности,
защита от перегрузки. Testo рекомендует кабель (принадлежность) № заказа 0699 3393
Питание 19 ... 30 В DC, потребление тока < 100 мА

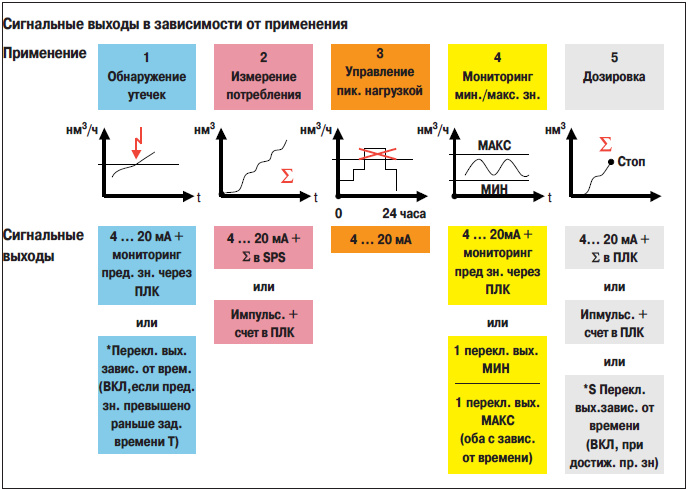

Выходные сигналы возможна параметризация 4-х комбинаций через меню управления, см. Главу 2.5.1
Импульсный выход (см. Гл. 2.11.2) счетчик потребления (благодаря

постоянной памяти значение сохраняется после перезагрузки и в случае спада
напряжения), значение 0.001 ... 1,000,000 м3, продолжительность импульса 0.02 с ... 2 с, 24 В DC-Plevel
Аналог. выход (см. Гл. 2.11.1) 4 ... 20 мА (4х-пров.), макс. нагрузка 500 Ом, свободная градуировка от 0 до конечн. зн. измер. диапазона.
Разрешение аналог. сигнала: 12 бит

Переключаемый выход (см. Гл.2.11.3) 2 переключаемых выхода, возможна параметризация (в зависим. от потребления или объемн.расхода, выбор врем.
интервала/непрерывно, норм. откр. /закр., гистерезис, окно), макс. нагрузка. 19 ... 30 В DC или 250 мА (для каждого
канала), статус перекл.отображается через 2 светодиода

Условия процесса 0 ... +60 °C (+32 ... +140 °F), PN 16, (т.е. макс. 16 бар абс.) относ. влажность < 90 %ОВ, качество воздуха ISO 8573:
рекомендуемые классы 1-4-1
Температура окруж. среды 0 ... +60 °C (+32 ... +140 °F)
Температура хранения -25 ... +85 °C (-15 ... +185 °F)
Контакт со средой материалы: нержав. сталь1.4301 или 1.4401 (см. выше Материал), PEEK, полиэстер, viton (фторкаучук), анодиров.
алюминий, керамика, бескремниевый

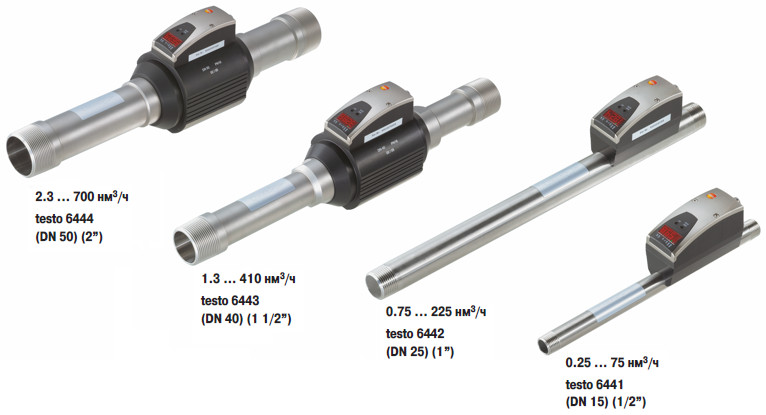

	testo 6441	testo 6442	testo 6443	testo 6444
№ заказа	0555 6441	0555 6442	0555 6443	0555 6444
Диаметр трубы	DN 15 (1/2“)	DN 25 (1“)	DN 40 (1 1/2“)	DN 50 (2“)
Диап. измер.	0.25 ... 75 нм3/ч	0.75 ... 225 нм3/ч	1.3 ... 410 нм3/ч	2.3 ... 700 нм3/ч
(динамика 1:300)	4 ... 1250 нл/мин	1.3 ... 3750 нл/мин	22.2 ... 6830 нл/мин	0.04 ... 11.67 нм3/мин
Макс. отобр. значение	0.0 ... 90.0 нм3/ч	0.0 ... 270 нм3/ч	0.0 ... 492 нм3/ч	0.0 ... 840 нм3/ч
	0 ... 1500 нл/мин	0 to 4500 нл/мин	0 ... 8200 нл/мин	0 ... 14 нм3/мин
Измер. трубка:
резьба (с обеих сторон) /	R 1/2, внешняя резьба	R 1, внешняя резьба	R1 1/2, внешняя резьба	R 2, внешняя резьба
Материал	Нержав. сталь 1.4301	Нержав. сталь 1.4301	Нержав. сталь 1.4401	Нержав. сталь 1.4401
Длина измерит. трубки	300 мм	475 мм	475 мм (укороченные	475 мм (укороченные
			измерит. трубки)	измерит. трубки)
Вес	0.9 кг	1.1 кг	3.0 кг	3.8 кг
Версии testo 6446	№ заказа	Версии testo 6447	№ заказа

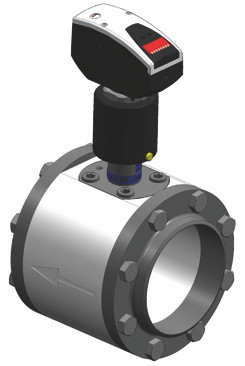

DN 65 оцинкованная сталь, измерит. сенсор:	0699 6446/1	DN 65 оцинкованная сталь, измерит. сенсор:	0699 6447/1
		сменный фитинг WA 140®-2 SD48D-testo
DN 80 оцинкованная сталь, измерит. сенсор:	0699 6446/2	DN 80 оцинкованная сталь, измерит. сенсор:	0699 6447/2
		сменный фитинг WA 140®-2 SD48D-testo
DN 100 оцинкованная сталь, измерит. сенсор:	0699 6446/3	DN 100 оцинкованная сталь, измерит. сенсор:	0699 6447/3
		сменный фитинг WA 140®-2 SD48D-testo
DN 125 оцинкованная сталь, измерит. сенсор:	0699 6446/4	DN 125 оцинкованная сталь, измерит. сенсор:	0699 6447/4
PBCOmpac® SD48D-testo		сменный фитинг WA 140®-2 SD48D-testo
DN 150 оцинкованная сталь, измерит. сенсор:	0699 6446/5	DN 150 оцинкованная сталь, измерит. сенсор:	0699 6447/5
PBCOmpac® SD48D-testo		сменный фитинг WA 140®-2 SD48D-testo
DN 200 оцинкованная сталь, измерит. сенсор:	0699 6446/6	DN 200 оцинкованная сталь, измерит. сенсор:	0699 6447/6
PBCOmpac® SD48D-testo		сменный фитинг WA 140®-2 SD48D-testo
DN 250 оцинкованная сталь, измерит. сенсор:	0699 6446/7	DN 250 оцинкованная сталь, измерит. сенсор:	0699 6447/7
PBCOmpac® SD48D-testo		сменный фитинг WA 140®-2 SD48D-testo
DN 65 нержавеющая сталь, измерит. сенсор:	0699 6446/11	DN 65 нержавеющая сталь, сменный фитинг	0699 6447/11
PBCOmpac® SD48D-testo		WA 140®-1 SD140D-testo
DN 80 нержавеющая сталь, измерит. сенсор:	0699 6446/12	DN 80 нержавеющая сталь, сменный фитинг	0699 6447/12
PBCOmpac® SD48D-testo		WA 140®-1 SD140D-testo
DN 100 нержавеющая сталь, измерит. сенсор:	0699 6446/13	DN 100 нержавеющая сталь, сменный фитинг	0699 6447/13
PBCOmpac® SD48D-testo		WA 140®-1 SD140D-testo
DN 125 нержавеющая сталь, измерит. сенсор:	0699 6446/14	DN 125 нержавеющая сталь, сменный фитинг	0699 6447/14
PBCOmpac® SD48D-testo		WA 140®-1 SD140D-testo
DN 150 нержавеющая сталь, измерит. сенсор:	0699 6446/15	DN 150 нержавеющая сталь, сменный фитинг	0699 6447/15
PBCOmpac® SD48D-testo		WA 140®-1 SD140D-testo
DN 200 нержавеющая сталь, измерит. сенсор:	0699 6446/16	DN 200 нержавеющая сталь, сменный фитинг	0699 6447/16
PBCOmpac® SD48D-testo		WA 140®-1 SD140D-testo
DN 250 нержавеющая сталь, измерит. сенсор:	0699 6446/17	DN 250 нержавеющая сталь, сменный фитинг	0699 6447/17
PBCOmpac® SD48D-testo		WA 140®-1 SD140D-testo

Для оформления заказа необходимо сконфигурировать модель по каталожному описанию или направить нам данные Вашего процесса в произвольной форме.
